電能質量安全管控系統是有源濾波技術和電磁脈沖防護技術相結合的產品，該產品既能起到消除任意次諧波的同時，又能防止設備遭受電磁脈沖過電壓損壞，具有功率因數補償、三相不平和補償、能效管控等功能，是提高電能質量，治理電能質量問題，增強能效管控完美解決方案，廣泛的應用于政府及通訊行業、國防及航天航空、鐵路軌道交通行業、軍工行業等。
|
HW -PQIS |
柜體式 Cabinet type |

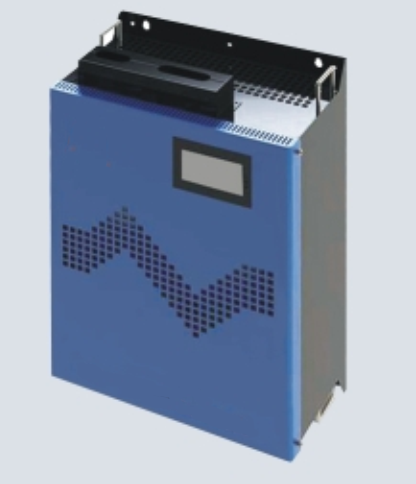

壁掛式 Wall hanging type |
||
|
3P3L |
3P4L |
3P3L |
3P4L |
|
|
額定補償電流 |
75～600A |
150～600A |
50～100A |
|
|
輸入 Input |
||||
|
工作電壓（V） |
400V,690V |
400V,690V |
||
|
工作頻率（Hz） |
50/60 |
50/60 |
||
|
性能指標 Performance index |
||||
|
濾波能力 |
THDI<3%(額定 Rated) |
THDI<3%(額定 Rated) |
||
|
濾波范圍 |
2～50次諧波，消除全部指定次諧波 |
|||
|
瞬間響應時間 |
<100μs |
<100μs |
||
|
全響應時間 |
<100ms |
<100ms |
||
|
有功功率損耗 |
<2.7%(額定) |
<2.7%(額定) |
||
|
校正三相不平衡 |
無 |
有 |
無 |
有 |
|
無功補償功能 |
有，可設定功率因素 |
有，可設定功率因素 |
||
|
抗電磁干擾能量（10/350us） |
25KV |
|||
|
線路保護水平（UP） |
≤1.5KV |
|||
|
過電壓保護響應時間(T) |
≤100ns |
|||
|
過載保護 |
自動限流在100%額定輸出 |
|||
|
顯示與操作 Display and operation |
||||
|
顯示界面 |
大屏幕液晶屏 |
|||
|
顯示狀態 |
電流、電壓、功率和諧波畸變率等電網參數 |
|||
|
通訊 |
RS232/RS485/CAN總線/以太網 |
RS232/RS485/CAN總線/以太網 |
||
|
環境條件 Environmental condition |
||||
|
環境溫度 |
﹣10℃～40℃ |
﹣10℃～40℃ |
||
|
儲存環境 |
﹣40℃～65℃ |
﹣40℃～65℃ |
||
|
相對濕度 |
最大90%，無凝露 |
|||
|
海拔高度 |
2000米以下（≤2000m） |
|||
|
結構特性 Structural feature |
||||
|
尺寸Size（MM） |
800×800×2200（長×寬×高） |
555×400×705（長×寬×高） |
||
